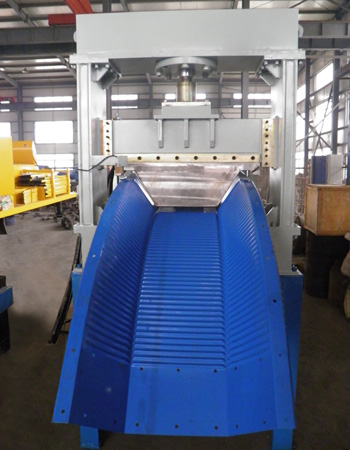

آلة تشكيل الصفيحة المنحنية المتصلة بالمسمار
المميزات
1. إن آلة تشكيل الصفيحة المنحنية المتصلة بالمسمار هي قادرة على تصنيع اللوحات المختلفة الحجم وفقا لمتطلبات المشروع.
2. عندما تم تجهيز المنتج في الورشة، فإنه يسمح لنقل المنتج إلى موقع البناء مباشرا.
3. اللوحات المتصلة بآلتنا هي مريحة للتفكيك.
4. اللوحة تحقق المبنى مع المساحة المتوفرة مائة بالمائة، وتكون متوفرة في تركيب الإضاءة، الأنبوب، أجهزة التهوية، نظم التسخين والتبريد.
5. المبنى الذي يتم تشكيله باللوحات هو قابل لنقل.
عملية العمل

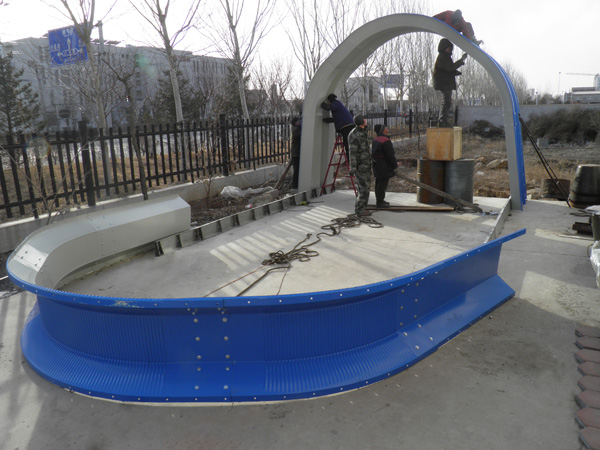

1. بناء الأقواس
2. رفع الأقواس
3. اختيار الأقواس المناسبة معا
4. إضافة جدران الجانب
5. تأسيس قاعدة المباني
6. نقل الصفائح المنحنية الجاهزة إلى موقع البناء

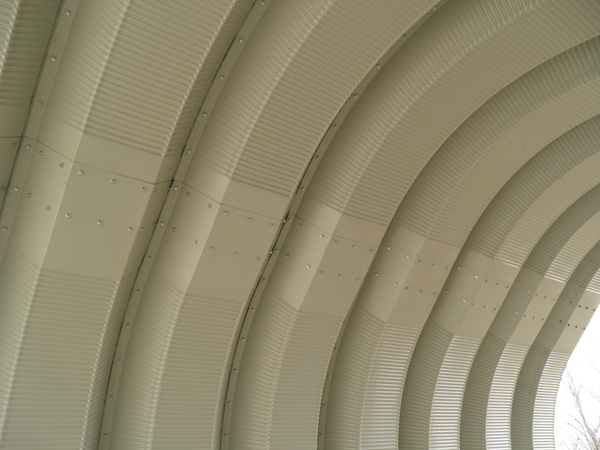

7. توصيل الصفائح المنحنية معا
8. رفع وتثبيت الصفائح المنحنية المتصلة
9. تعزيز تثبيت الصفائح المنحنية مع القاعدة معا
10. بناء الجملون في الجانبين
11. بناء الأبواب والنوافذ للمباني
1. الأبعاد: 35000mm×1500mm×1500mm
2. الوزن: حوالي 20 طن
3. مادة القص: 12CrMoV
4. نوع القص: ميكانيكي.
5. قدرة المحرك الإجمالية: 25KW
6. المحرك الأساسي: 7.5KW
7. محرك تفكيك اللفات: 3.0KW
8. محرك آلة التسوية: 4.0KW
9. محرك آلة القص: 3.0KW
10. قدرة المحطة الهيدرولية: 7.5KW
11. مادة البكرة: الفولاذ العالي الجودة 45#، مُسقى ومطلي بالكروم الصلب.
12. مادة العمود: الفولاذ بجودة عالية 45#، مكلفن.
13. هيكل التشكيل: 10
14. عرض التغذية: 1000 ملمتر
15. العرض الفعلي: 680 ملمتر
16. نسبة الاستخدام: 68 بالمائة
17. سمك التموج: من 1,0 إلى 1,2 ملمتر
18. نطاق الامتداد الملائم: من 4 متر إلى 24 متر.
19. جهاز حل اللفة: تحميل الحمولة: 10 طن.
المعدات
جهاز التغذية الأوتوماتية 8 طن (قطعة واحدة)، وجهاز التسوية (قطعة واحدة)، ومنصة الدعم (قطعة واحدة)، وأداة تثقيب الحواف (مجموعة واحدة من القوالب)، وأداة تثقيب الطرفيات (مجموعة واحدة من القوالب)، وآلة القص (قطعة واحدة)، وآلة التشكيل (قطعة واحدة)، وآلة الثني بقطعة واحدة (مجموعة واحدة من القوالب)، والنظام الهيدرولي، ونظام التحكم الكهربائي، وغيرها من المعدات.
العملية التكنولوجية
التحميل (التحميل وتفكيك اللفات بواسطة جهاز تفكيك اللفات) ←التغذية والتسوية (تهييء الصفائح الفولاذية المكلفنة والمسطحة للتثقيب) ← تثقيب حواف وطرفيات الصفائح الفولاذية المكلفنة والمسطحة ← قص الصفائح الفولاذية المثقوبة ← تشكيل بالدلفنة للصفائح المقصوصة ← ثني الصفائح المشكلة بالدلفنة.
| المعدات والأكسسوارات | ||
| No. | الكمية | |
| 1 | جهاز تفكيك اللفات | قطعة واحدة |
| 2 | آلة التسوية | قطعة واحدة |
| 3 | آلة القص | قطعة واحدة |
| 4 | آلة التشكيل بالدلفنة | قطعة واحدة |
| 5 | آلة التثقيب الهيدرولية | قطعة واحدة |
| 6 | القوالب | 3 مجموعات |
| 7 | منصة الدعم | قطعة واحدة |
| 8 | سلسلة\ جنزير | 3 قطع |
| 9 | نصف القسم | 3 قطع |
| 10 | المحامل | 4 قطع |
